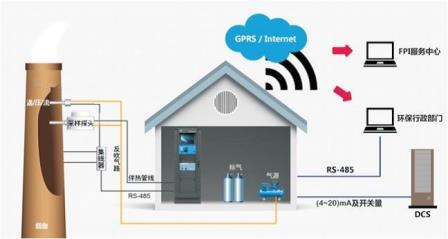

系统简介

使用连续在线监测系统对企业废气排口中SO2、NOx 、O2、CH4、NMHC，烟气温度、压力、流速、湿度、氧气等相关参数， 进行实时在线连续监测并统计排放率、排放总量等，从而对测量到的数据进行有效管理。 系统具有现场数据实时传送、远程故障诊断、报表统计和图形数据分析等功能，组网灵活，运行成本低。 同时，系统采用模块化结构，组合方便，并且能够完全满足与企业内部的DCS系统和环保部门数据系统通讯的要求。

系统特点

• 采用气相色谱法，是国际公认的VOC检测方法，满足美国EPA标准的技术要求；
• 分析周期快，单次循环周期小于10min，保证监测实时性；
• 系统采用全热法，从采样到分析全程高温，无需除水，有效避免样品损失，保证监测数据准确可靠，符合美国、欧盟的标准；
• 采样管线、主流路器件选用抗腐蚀和惰性化的材料，减少样品吸附，数据可信度高；
• 具备自动吹扫功能，可自动去除滤芯表面的粉尘，延长滤芯使用寿命；
• 具备自动校准功能，无需值守，最大限度减少维护量；
• 可监测总烃、非甲烷总烃和定制上百种有机废气，满足不同客户的监测需求；
• 具备配合正压防爆柜防爆设计，可安装在防爆区域，安全可靠。

环境要求

• 供电电压：220(±10%) V AC/(50-60) Hz
• 分析小屋内的系统部件环境温度：（5～35）℃
• 分析小屋外的系统部件环境温度：（-30～60）℃
• 湿度：(0-90%)RH
• 气压：（86～106）kPa
• 烟气温度：≤400℃
• 所有设备的总用电量（KW）：主机柜功率≤2 KW，伴热管功率为120W/m

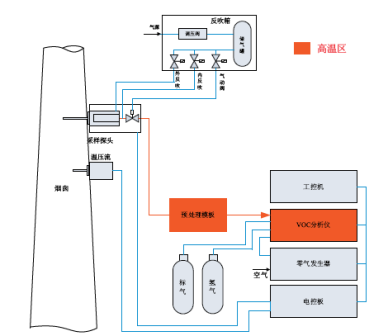

系统组成

• VOC监测子系统

  • 采样探头
  • 伴热管线
  • 预处理单元
  • VOC分析仪
  • 电控单元

• 烟气参数监测子系统

  • 烟气温度测量：采用铂电阻温度传感器测量；
  • 烟气压力测量：采用采用高精度隔离膜压力传感器测量；
  • 烟气流速测量：采用差压变送器测量；
  • 烟气湿度测量：采用测量烟气流动中的全压和静压得到；
  • 氧气测量：采用传感器法，烟气氧含量采样氧化锆传感器法测量

• 数据采集与处理子系统

  • SC-100集线箱
  • 工控机
  • CEMS系统监测软件
