VOCs在线监控

系统简介

大气挥发性有机物(VOCs)在线监测系统可提供近实时在线监测空气中的挥发性有机物, 可用于安装在移动的监测车和常规的实验室,无需制冷剂,提供连续的空气采样和实时在线分析。 其组成分为三个部分:在线采样系统,色谱分离系统和检测系统。 其工作原理:环境大气通过采样系统采集后,进入浓缩系统,在低温条件下,大气中的挥发性有机化合物在冷阱中被冷冻捕集; 然后快速加热解吸,进入分析系统,经色谱柱分离后被FID检测器检测,采用双冷阱设计,交叉采样和进样,无分析盲点,真正实现实时在线分析大气中VOCs,系统功耗低,维护简单,体积小巧。

系统特点
  • 采集时间在3~60min内,或更长时间,可调;
  • 采样速度最高可到达250ml/min;
  • 双冷阱监测,连续不间断采样,无监测时间盲点;
  • 系统采用惰性和独特的加热管线,适用于高活性物质的监测;
  • 连接配FID检测器的气相色谱,适合所有碳烃类化合物检测;
  • 具有进样分流功能,适用于大浓度空气监测,可做污染源VOCs离线分析监测;
  • 采样方式有在线方式和吸附管采样,采样袋和采样罐离线分析,可放实验室作为常规的热脱附+气相色谱仪联机使用;
  • 体积小巧,可安装在移动实验室上;
  • 电子制冷,无需制冷剂,可长时间进行远程操作;
  • 低消耗,维护方便,节省成本;
  • 该系统后续可以升级在线气质联用系统、在线飞行时间质谱系统,为以后技术升级改造作为储备;
技术指标
  • 双冷阱设计:可实时在线监测大气中VOCs,实现无空档采样技术;
  • 数据分析频率:3~60min;
  • 冷阱解析温度范围: 50-375℃;控制精度为1 ℃;
  • 脱附时间:1~999.9 min(1~99.9 min) ;控制精度为0.1 min;
  • 富集模式:半导体冷冻富集;
  • 石英冷阱— 填充段内径为2 mm, 样品进出口内径为0.9 mm;
  • 中间填充部分的60 mm,可填充一种至四种吸附剂;
  • 低温温度范围:-30~+50 ℃ ;控制精度为1 ℃;
  • 电子制冷可使60mm长的吸附剂部分均匀降温,同样可以使60mm长吸附剂部分均匀加热;
  • 电子制冷聚焦冷阱,无需液体制冷剂,冷阱加热迅速,脱附效率高,冷阱更换方便;冷阱升温速度:可达100 ℃/s;
  • 采样流速:10ml~250ml/min,采样时间:0.1~99.9min;
  • 温控模块:冷冻富集和高温解析采用两个独立的温控模块,可分别设置为富集温度和解析温度,以保证瞬时解析,从而得到尖锐的色谱峰;无柱头聚焦时,以最快阱升温速度加热,得到的半峰宽一般小于2s;
  • 对高分辨毛细管气相色谱,无柱头聚焦时最小脱附流量2 mL/min; 有柱头聚焦时最小脱附流量1 mL/min
  • 最高温度保持时间0~999.9 min(0~99.9min);控制精度为0.1 min
  • 阀的温度范围50~200 ℃
  • 传输线:采用硅烷化的不锈钢材料;温度50~200℃;控制精度为1 ℃
  • 进样方式多元化,除了在线直接进样,还可可以采用苏码罐,气袋或吸附管,实现离线分析大气中VOCs

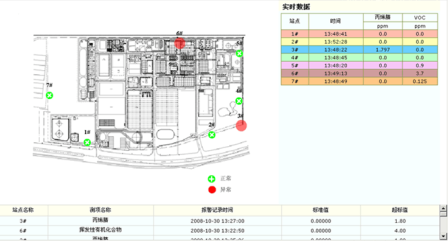

  • Windows界面控制软件:直观显示、简单易学;可实时监测仪器运行状态
  • 在离线进样模式下,可进行分流流路的定量重新收集,以便进行重复分析和方法/数据验证
站房配套设施
  • 电源:电压为220V±10%,最大不能超过240V,接地电压小于5V;稳压电源(必需),以及UPS(可以选配)
  • 空调:自动监测站的空调一般需要配置两个,一个使用,一个备用,确保站房的环境温度达到仪器运行的要求。最好带停电自启功能。
  • 排风口:安装排风扇,确保站房环境空气畅通。
  • 照明:安装日光灯照明设施,保证正常照明需求。
  • 湿度计,温度计:小屋内安装,监控室内湿度和温度。
  • 网络:提供网线插孔,用于设备远程控制,以及数据上传。
